バリアフリー踏台 固定の仕方

付属金具の取り付け方

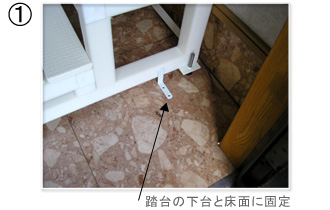

踏み台の下台と床面に固定

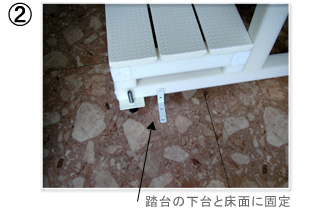

踏み台の下台と床面に固定

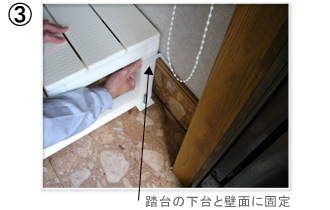

踏み台の下台と床面に固定

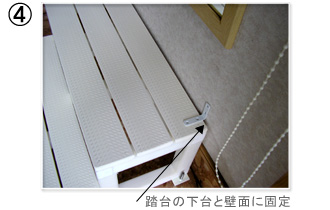

踏み台の下台と床面に固定

※1〜4の組み合わせでも構いません。

付属品 Lアングル2個 ・ ビス4本
コンクリート面・タイル面に固定の場合
  1. 固定箇所に印をつけドリルで穴を開ける
  2. プラグ(鉛・6mm)を打ち込む
  3. Lアングルをあて付属品のビスで固定
上がりかまち・柱などの木製部分に固定の場合
  1. Lアングルをあて付属品のビスで固定
床面が土・砂利などの場合 固定不可です。壁面で固定をしてください。
また、踏み台を設置される場合は、踏み台のアジャスター設置箇所に、
1ブロックを埋め込む・2鉄板を敷く・・・などして、踏み台が沈まないようにしてください。
壁面がクロス仕上げの場合 下地(間柱)などがある箇所には固定可能です。下地がボードの場合は固定不可です。
